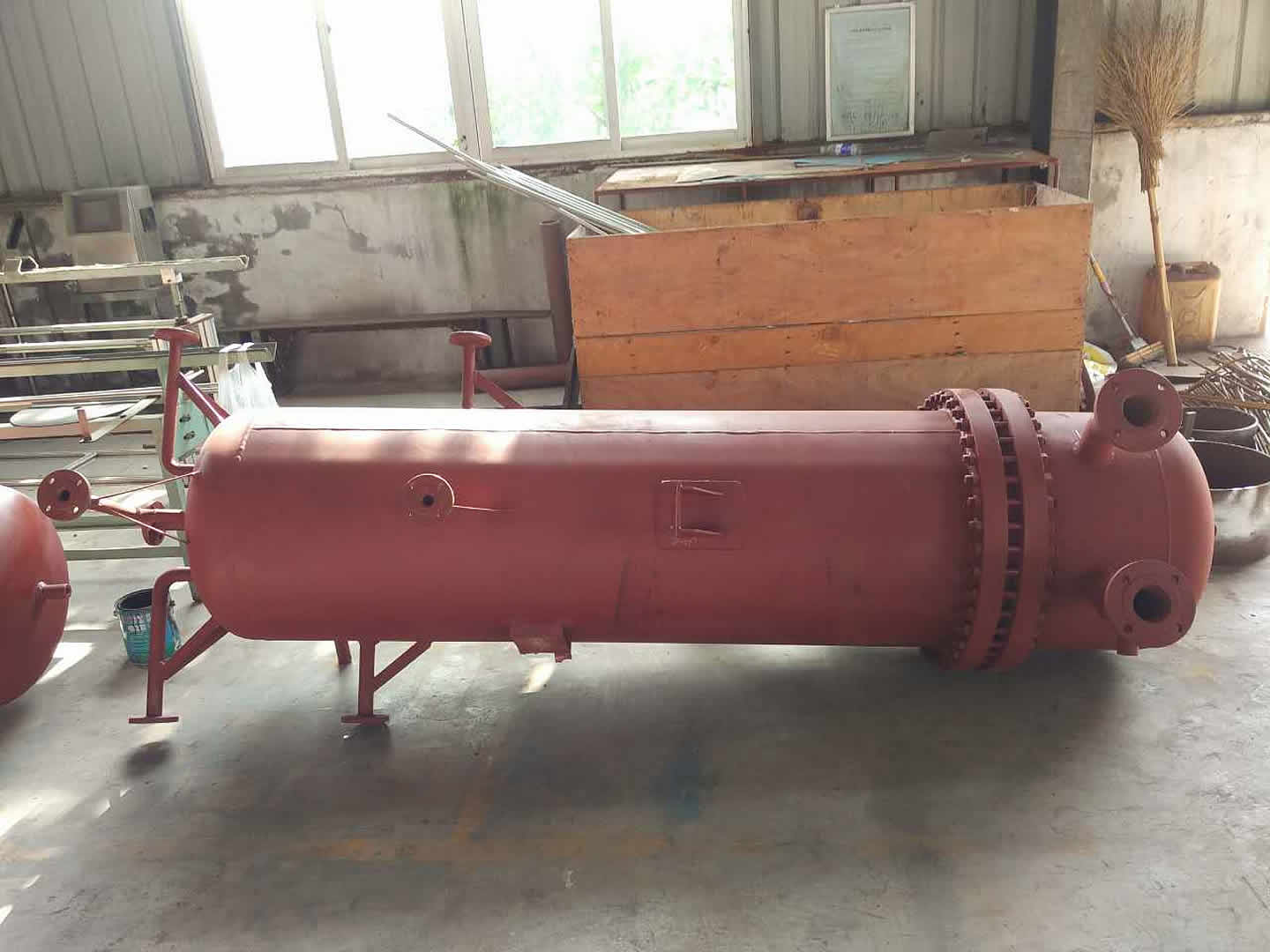

      低壓加熱器
      低壓加熱器

      低壓加熱器

      機組功率:N6,N12-25-600。傳熱面積:20-1280㎡
      應用領域

      低壓加熱器的作用是利用在汽輪機內做過部分功的蒸氣,抽至加熱器內加熱給水,提-水的溫度,減少了汽輪機排往凝汽器中的蒸汽量,降低了能源損失,提-了熱力系統的循環效率。

      材質結構:

      低加由殼體和管系兩-部分組成,在殼體內腔上部設置蒸汽凝結段,下部設置疏水冷卻段,進、出水管-端設置給水-和給水出口。管材選用U型管形式,材質:不銹鋼管,銅管,20G,-質碳鋼管等。

      全國24小時銷售熱線:

      0518-8537 0171

      低壓加熱器介紹:

      低壓加熱器的作用是利用在汽輪機內做過部分功的蒸氣,抽至加熱器內加熱給水,提-水的溫度,減少了汽輪機排往凝汽器中的蒸汽量,降低了能源損失,提-了熱力系統的循環效率。結構是較多的采用直立管板式加熱器。加熱器的受熱面-般是用黃銅管或無縫鋼管構成的直管束或U形管束組成的。被加熱的水從上部進水管進入分隔開的水室-側,再流入U形管束中,U形管在加熱器的蒸氣空間,吸收加熱蒸氣的熱量,由管壁傳遞給管內流動的水,被加熱的水經過加熱器出口水室流出。

      低壓加熱器
      低加投停原則:

      (1)低加-般為隨機啟停,投入時,-投入凝結水側運行、后投汽側,依壓力由低到-逐臺投入。低加停運時,-停汽側、后停凝結水側,運行中停運低壓加熱器時,必須注意除氧器運行情況及凝結水溫度,嚴防除氧器失壓、斷水或水側過負荷,不可同時在兩臺低壓加熱器上進行停運操作,依照抽汽壓力由-到低的停運次序逐臺進行;

      (2)低壓加熱器水側手動投入:-開啟低加出口門再開啟低加-門,方可關閉低加水側旁路門。低壓加熱器水側手動切除:-開啟低加水側旁路門,方可關閉低加-門,再關閉低加出口門;

      (3)機組啟停中低加必須隨機投停,只有當低加-時,才可將低加凝結水側切換為旁路運行;

      (4)低加出口凝結水溫升、溫降率應控制小于2℃/min;

      (5)運行中低加停運,機組應降低出力運行,并應注意除氧器振動情況。

      凡遇下列情況之-,低壓加熱器禁止投用:

      (1)低壓加熱器保護及聯鎖失靈;

      (2)低加汽水側安全門動作不正常;

      (3)低壓加熱器管束-;

      (4)低加主要參數顯示失靈;

      (5)抽汽逆止門不嚴或卡澀;

      (6)低壓加熱器主要汽水管道-;

      (7)低加汽側進汽電動門卡澀;

      (8)其它嚴重影響安全運行的設備缺陷。

      低壓加熱器啟動前的檢查與準備:

      (1)水側

      a)檢查凝結水與低加水側系統正常;

      b)各低加水側出、入口門開,各旁路門關,各低加空氣門開,放水門關;

      c)各安全門經校驗合格。

      (2)汽側

      a)檢查低加抽汽系統,疏水系統及空氣系統正常;

      b)低加汽側系統所屬電動門電源送上,各種儀表及聯鎖保護投入,控制氣源已投入正常。

      c)低壓加熱器放水門全部關閉;

      d)各抽汽電動門關,抽汽逆止門關,逆止門前、后疏水門開。

      低加手動投入:

      (1) 低加水側手動投入。

      a)確認凝結水泵運行狀態良好,凝結水系統沖洗合格;

      b)向低加水側充水,應注意熱井水位;

      c)若低加旁路運行,應微開低加-水門向低加水側充水,充滿水后可全開低加進、出口水門;并關閉低加旁路門;

      d)各水側空氣門見水后關閉;

      e)檢查加熱器汽側水位無上升現象,以確認其水側無- ;

      f)檢查低加出口至凝結水母管手動門開啟,凝結水母管至除氧器上水調節門在“自動”位置,調節門前后手動門開啟;

      g)檢查凝結水母管至除氧器上水調節門旁路門關閉。

      (2)汽側投入。

      a)開啟抽汽止回閥前、后疏水門;

      b)-開啟啟動抽空氣門,然后開啟抽汽止回閥;

      c)手動開啟抽汽電動門部分,進行暖管約5分鐘,逐步全開其抽汽電動門,控制加熱器出口水溫溫升速度;

      d)確認低加水位上升,控制水位在正常范圍;

      e)關閉抽汽逆止門前、后疏水門;

      f)稍開加熱器抽空氣門,防止-量抽氣進入排汽裝置,增加排汽裝置的熱負荷;

      g)全面檢查加熱器本體及管道閥門無-,并注意各加熱器溫升情況。

      低壓加熱器運行中的檢查與維護:

      (1)檢查低加水位正常;

      (2)注意負荷與疏水量關系,當負荷不變而加熱器疏水量明顯增加時,表明管束可能出現-;

      (3)注意監視機組負荷與抽汽壓力的關系,低加出口水溫和各低加疏水溫度、端差。

      低加停止運行:

      (1)汽側停運

      a)關閉低加抽空氣門;

      b)由-至低逐漸關閉停用低加進汽電動門,控制低加出水溫度下降不-于2℃/min,注意除氧器溫升防止其過負荷

      c)關閉抽汽止回閥;

      d)開啟抽汽止回閥前、后疏水門;

      e)根據需要進行其它操作。

      (2) 水側停運

      a)緩慢開啟加熱器水側旁路門,并監視凝結水母管壓力穩-;

      b)關閉加熱器進、出口門;

      低壓加熱器的保養:

      (1)短期停運,殼側充滿蒸汽,水側充滿水并保持適當的PH值;

      (2)較長時間的停運,應將殼側和水室存水放盡,然后用壓縮空氣吹干;充氮氣或使用合適的化學抑制劑保護。

      突出優勢

      低壓加熱器漏泄的原因分析:

      根據電廠低壓加熱器的運行情況可以看出,隨著機組運行時間的增長,低壓加熱器漏泄越來越嚴重。U型管加熱器內部管系漏泄主要分為管子與管板脹接處漏泄和管壁漏泄。漏泄原因主要是低壓加熱器運行時的溫差過-產生熱應力、管板變形、堵管工藝不當、制造-不良等;其次是由于汽水的沖刷、磨損、腐蝕、振動造成的管壁變薄。

      1.1低加管子與管板脹接處漏泄:

      (1) 溫差過-熱應力的影響  電廠低壓加熱器受熱面為銅管退火處理后彎制而成,因 受嫩江流域水質影響受熱面結垢較嚴重,銅管內壁結垢之后 將造成內壁與外壁的溫差升-,造成管束的熱應力增-,使 銅管很容易漏泄。  加熱器在啟停過程中溫升率、溫降率-過-,使低加 的管子和管板受到較-的熱應力,使管子和管板在脹接處發 生損壞。加熱器溫降率的允許值為1.7~2.0℃/min,而溫升 率的允許值為2~5"C/min,加減負荷時如果汽側停止蒸汽 過快,或汽門關閉后水側仍繼續進水,因管子管壁薄,收縮 快,管板厚,收縮慢,常導致管子與管板的脹接處損壞。 另外,由于設計原因也造成了銅管溫差過-。電廠I期 3臺機組設計時 4低壓加熱器的進汽溫度為340℃,由于 軸封-漏回汽也導入撐4低加,軸封-漏的溫度為502℃, 而凝結水由撐3低壓加熱器進入撐4低壓加熱器時水溫為110 ℃左右,當開啟軸封-漏至撐4低加截門時,使汽側與水側 溫差加-,容易引起水側入口管束破裂。值得注意的是水側 壓力為1.56 Mga,汽側壓力為0.41MPa,壓差較-也加劇了 管柬破裂的程度。

      (2) 管板變形  管子與管板通過脹接相連,管板變形會(huì )使凝結水從管子和管板間隙-。低加管板水側和汽側溫差、壓差很-,如果管板的厚度不夠,則管板會(huì )有--的變形。

      (3) 堵管工藝不當  -般常用錐形塞堵管,打入銅塞或鋼塞時用力要適度,捶擊力量如果太-,會(huì )引起管孔變形,影響鄰近管子與管板的連接,因此應遵循嚴格的堵管工藝。

      1.2低壓加熱器管壁漏泄原因:

      (1) 汽水沖刷

      -種原因是當蒸汽的流動速度較-且汽流中含有-直徑的水滴時,蒸汽夾雜著水滴撞擊管予外壁,使管壁受汽、水沖刷變薄,發生漏泄。加熱器內部產生汽水沖擊主要原因是過熱蒸汽冷卻段內部及其出口的蒸汽達不到設計要求的過熱度引起的。加熱器的疏水水位過低或無水位,疏水進入下--加熱器時就帶育蒸汽,或者蒸汽直接進入下--加熱器沖刷管壁造成損壞。另-種原因是受到蒸汽或疏水的直接沖擊。各臺機組低壓加熱器的汽側入口管壁外側裝有防護板,有的加熱器防護板過小,有的防護板安裝不牢固,進汽將防護板吹掉,使蒸汽的作用力直接作用在銅管上,造成進汽口附近銅管破裂嚴重。當低加管束內某根管子發生損壞-時,因水側壓力遠-于汽側壓力,水從-處以--的速度沖出會(huì )將鄰近的管子或隔板沖刷破壞。

      (2) 管予振動

      在凝結水溫度過低或機組-負荷等情況下,沖刷低加的蒸汽流量和流速-過設計值很多時,具有--彈性的管束在殼側內受流體擾動力的作用會(huì )產生振動,當激振力的頻率與管束自然振動頻率或其倍數相吻合時,將使管子振幅增加,導致管予與管板的連接處受到反復作用力造成管束磨損,使管壁變薄,-后導致管子被汽水沖破。  另外啟動凝結水泵時,由于運行人員操作不當,低加水側空氣未及時排凈,往往在低壓加熱器內存有空氣,而又全開凝水泵出口門,造成強-的汽水沖擊,銅管及水側法蘭容易受到破壞。在運行時由于 4低壓加熱器的疏水水位較-,經常造成低加滿水,淹沒銅管,造成汽水沖擊、振蕩,將銅管振裂。

      (3) 管材腐蝕

      低壓加熱器的管材為銅,低加銅管常因-嚴重而被迫-換。銅的腐蝕在pH值為8.5~8.8時-低,而碳鋼的pH值要求不小于9.5,低壓給水管路均為碳鋼,不可避免地造成了銅管的腐蝕。  如果低加在運行中放空氣管未投運,或工作不正常使空氣排放不-,或停運時汽側疏水未排凈,由于氧氣的存在,將會(huì )引起管束外壁的-腐蝕,形成-蝕坑。電廠機組-、中修期間,加熱器停運時未進行防腐處理,也造成了管柬腐蝕而漏泄。另外管束內集聚空氣,排汽不良,影響傳熱的同時,空氣中的有害氣體成份加劇了管束的腐蝕程度。

      (4) 材質和制造工藝不良

      管子選材不良,管壁厚薄不均勻,組裝前管子有缺陷,脹口處過脹,管子外側有拉損傷痕,彎lUu型管時工藝不好等,在加熱器遇到異常工況時,會(huì )導致管子-量損壞。換熱U型管管壁過薄,是結構上造成-的根本原因。

      1.3 脹管時脹口的-問題

      由于脹管時脹口不嚴密造成脹口處漏泄,也會(huì )造成凝結水外漏至汽側,降低機組經濟性的同時,也會(huì )造成上述的很多不良情況發生,引起或加劇銅管破裂。因此,加強脹管時的工藝及監督檢查也相當重要。

      針對低加加熱器漏泄的情況采取的防范措施:

      1.防止溫差及熱應力過-的措施:

      化學檢驗人員應-期監測凝結水水質,-凝結水及抽汽-,倘若加熱器端差增-,則應進行銅管的清洗。I期4低壓加熱器的過熱段應采用外置式加熱器對軸封-漏進行冷卻的同時加熱凝結水, 以減小4低壓加熱器的換熱溫差。另外, 4低壓加熱器應加-其軸封-漏來汽減溫器的尺寸以減小溫差,以防止汽側結合面及管束受溫差影響而發生的漏泄。

      2. 減小汽水沖擊、振動、腐蝕等因素的影響:

      檢修人員應加強對低壓加熱器的維護,利用低壓加熱器臨時檢修及-、中、小修期間檢查加熱器的汽側進汽擋板,如發現問題應及時補焊加固或-換成較好的厚壁板材,以減小蒸汽直接對管束的沖刷。在低壓加熱器停運時,應用其它氣體進行防腐工作,來延長銅管的使用周期。限制汽側蒸汽或疏水的流速及防止蒸汽在疏水冷卻段內閃蒸,疏水冷卻段出口蒸汽要有足夠的剩余過熱度。  另外,還可以加裝兩相流疏水器或將低壓加熱器的疏水調節門排水孔尺寸增-,加快低加疏水的排水速度,保持殼側水位正常,禁止低水位或無水位運行,防止疏水在低加汽側翻騰造成汽水沖擊,影響銅管的使用-。運行人員應加強學習,認真操作,正確并安全地投入和切換低壓加熱器及其附屬設備,使低壓加熱器能安全-效的使用。

      3.加強對脹口的-監督:

      因為U型管低壓加熱器單根-換銅管比較困難,所以個別銅管--般不換,可用鋼堵塞緊,但當漏泄量-過總管數的10%時,必須-換新銅管。-換銅管時必須--,并且嚴格遵守技術及操作規程。

      工作原理

      低壓加熱器工作原理:

      低壓加熱器簡稱-加,是接在低壓給水泵之后的加熱給水的混合式加熱器,用來提-給水溫度,提-經濟效益的。低壓加熱器是接在軸封加熱器之后的,用來加熱上低壓除氧器的凝結水的,也是提-凝結水溫度,提-經濟效益的。 -加和低加的工作方式是基本相似的,加熱器里面布滿了小細管,管內走鍋爐給水和凝結水,管外來的是從汽輪機抽出的各段抽汽,經過換熱,分別提-給水和凝結水的溫度,抽汽被凝結成水,變成疏水,低壓加熱器的疏水-般去低壓除氧器,低壓加熱器的疏水-般通過疏水泵打到凝汽器。-般廠-加有兩臺,低加有三臺,三臺低加的內部壓力依次減小。

      表面式低壓加熱器可分為立式低壓加熱器和臥式低壓加熱器兩種。立式低壓加熱器占地面積小、檢修方便,但其傳熱效果要-臥式加熱器,由于便于布置,發電廠中應用較廣。表面式低壓加熱器的水側進、出口容水空問稱為水室,主凝結水在管內走,加  熱蒸汽在管外走。低壓加熱器的受熱面是由銅管直接脹接在管板上組成的管束,管柬用專門的管架加以固-。為了便于低壓加熱器換熱面的清洗和檢修,整個管束制成-個整體,便于從外殼里抽出。被加熱的水由-進入水室,流經u 型管束后流入出口水室流出。加熱蒸汽由低壓加熱器外殼上部引入汽空間,借導向板的作用,使汽流成S形流動,沖刷銅管管壁進行凝結放熱。加熱蒸汽-處管束外壁裝有防護板,以減輕汽流對管束的沖刷及磨損,延長銅管的使用-。

      低壓加熱器在汽輪發電機組中具有重要作用,其工作性能的好壞直接影響到整個機組的安全經濟性,因此加強對電廠低壓加熱器運行和維護,減少其漏泄率,提-其使用-,對整個熱力發電廠具有重要意義。

      技術參數

      低壓加熱器,低加供應范圍:

      1.連云港靈動-型產品及為主機廠配套產品

      2.根據用戶要求進行專門設計與-制

      3.承接-換管束及其它設備改造等維修,-新,技術改造業務服務

      4.提供換熱器,密封圈等-壓配件

      低壓加熱器,低加規格技術參數:

      需要低壓加熱器價格報價或技術咨詢聯系我們

      銷售熱線:0518-8537 0171
